Питатели шлюзовые

Шлюзовые (роторные) питатели



тип RV

тип RVR

тип RW

Шлюзовые питатели RV и RVR пригодны для контролируемой выгрузки и дозирования порошковых или гранулированных материалов из силосов, бункеров, фильтров, циклонов.

Тип RW специально спроектирован для работы с древесными стружками или опилками.

Тип

RV02

RVR02

RV05

RVR05

RV10

RVR10

RV20

RVR20

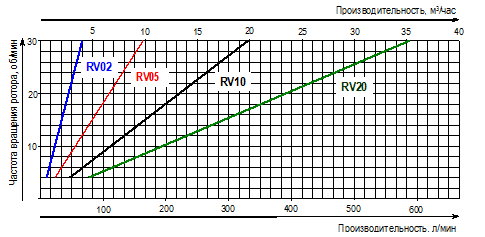

Пропускная способность, л/об

2,2

5,4

10,9

19,5

Эксплуатационные качества и технические характеристики:

• Производительность: от 2,2 до 19,5 литров за оборот;

• Различные скорости вращения ротора: 10, 20 или 30 об/мин;

• Максимальный перепад давления 0,3 бар;

• Стандартные и унифицированные размеры фланцев для соединения с другой продукцией WAM;

• Различные материалы и варианты покрытия в зависимости от характеристик продуктов;

• Исполнение для высоких температур до 220°C;



Дополнительные опции и аксессуары:

• Взрывозащищённое исполнение ATEX зона 22;

• Корпус из чугуна или нержавеющей стали 304/316;

• Покрытие внутренней поверхности корпуса: хром, никель или тефлон;

• Накладки на лопасти из различных материалов для предотвращения абразивного износа и обеспечения герметичности;

• Уплотнение подшипников ротора подачей воздуха;

• Привод с механическим вариатором;

• Привод с цепной или ременной передачей;

• Датчик оборотов;

• Двигатель с принудительной вентиляцией;

• Термисторная защита двигателя;

Скачать техническую информацию:

Брошюра RVRVR_0708.pdf

Брошюра RW_0708.pdf


Шлюзовые (роторные) питатели для пневматических линий

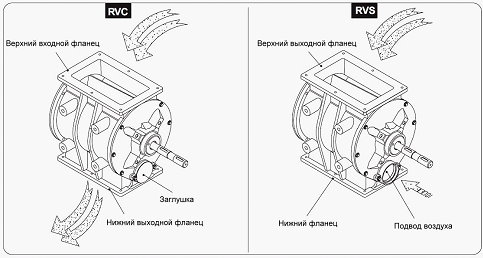

Отсеки ротора по очереди заполняются материалом через верхнюю загрузочную горловину. После половины оборота ротор выгружает материал в поток, образованный сжатым воздухом, который проходит в нижней части корпуса, нижняя разгрузочная горловина (для RVS) при этом должная быть заглушена. Трубопровод пневмотранспортной системы присоединяется к входным/выходным отверстиям на фланцах корпуса. Для питателя типа RVC на обоих фланцах установлены заглушки и разгрузка происходит через нижнюю разгрузочную горловину, как для питателя типа RV/RVR.



Тип RVS/ RVC



Тип

RVS05

RVC05

RVS10

RVС10

RVS15

RVC15

RVS20

RVСS20

RVS35

RVC35

RVS80

RVC80

Пропускная способность, л/об

5

9

14

20

38

78

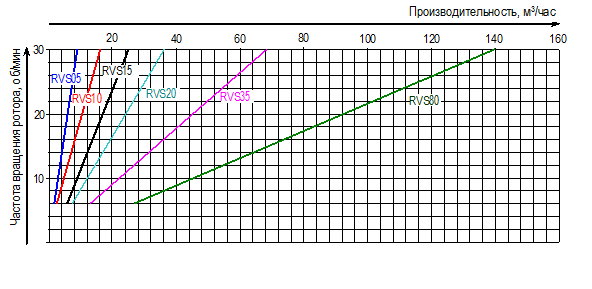

Производительность, м3/ч

10 об/мин

3

5,4

8,4

12

22,8

46

20 об/мин

6

10,8

16,8

24

45,6

93

30 об/мин

9

16,2

25,2

36

68,4

140

Эксплуатационные качества и технические характеристики

  • Сертифицировано АТЕХ, зона 22
  • Ротор: цельный с лопастями со скошенными кромками, с покрытием на металле (Viton®, Vulkolan, Teflon®)
  • Постоянная скорость ротора: 10, 20, 30 об/мин
  • Покрытие ротора: никель, тефлон, закаленные лопасти
  • Приводы: прямой с мотор-редуктором или мотор-редуктор с цепной передачей

Скачать техническую информацию:

Брошюра RVSRVC_0708.pdf
