Барабаны неприводные

Неприводные барабаны являются составной частью ленточного конвейера. Они подразделяются на головные, хвостовые (концевые), натяжные, оборотные, отклоняющие, обводные, прижимные. Неприводные барабаны предназначены для натяжения, увеличения силы сцепления приводного барабана с лентой, исключения пробуксовки ленты, для изменения направления движения ленты в горизонтально-наклонных конвейерах. Данные барабаны применяются в натяжных станциях, местах изгиба (перегиба) конвейерной ленты, в качестве сбрасывающих барабанов и т.д.

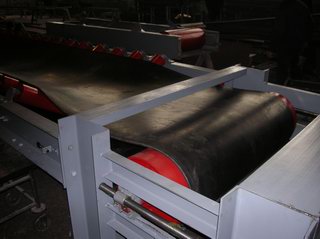

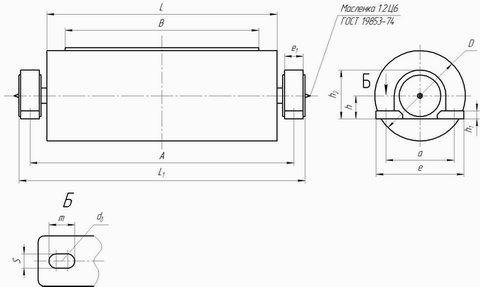

Пример условного обозначения неприводного барабана для конвейера с шириной ленты B=1000 мм, диаметром D=630 мм, с подшипником диаметром dп=100 мм: «Барабан неприводной 10063-100».

Условное обозначение подшипника

dn

a

e

e1

h

h1

h2

S

m

1306

30

125

160

42

52

20

113

15

15

М12

3608

40

175

220

54

70

28

152

19

25

М16

3610

50

210

270

58

85

32

181

24

32

М20

3612

60

240

295

66

100

38

211

24

32

М20

3616

80

300

365

96

130

48

258

28

36

М24

3620

100

365

445

120

155

53

313

35

45

М30



Ширина ленты В, мм

Шифр

Допустимое усилие Sб, Н

Условное обозначение подшипника

D

A

L

L1

Масса, кг

Вращ. частей

Общая

500

5020-30

4500

1306

200

850

600

920

27,0

33,0

5025-40

8000

3608

250

930

54,0

68,0

5031,5-50

19000

3610

315

940

70,0

92,0

5040-60

37500

3612

400

960

86,0

122

5050-80

52000

3616

500

970

137

201

650

6520-30

4500

1306

200

1000

750

1060

31,0

37,0

6525-40

8000

3608

250

1080

57,0

71,0

6531,5-50

19000

3610

315

1090

75,0

97,0

6540-60

37500

3612

400

1100

95,0

132

6550-80

52000

3616

500

1120

149

214

800

8031,5-50

19000

3610

315

1350

950

1450

115

125

8040-60

37500

3612

400

1460

145

185

8050-80

52000

3616

500

1470

225

285

8063-100

80000

3620

630

1480

320

455

1000

10031,5-50

19000

3610

315

1580

1150

1680

120

140

10040-60

37500

3612

400

1690

170

210

10050-80

52000

3616

500

1700

260

320

10063-100

80000

3620

630

1710

370

505

1200

12031,5-50

19000

3610

315

1900

1400

2000

140

160

12040-60

37500

3612

400

2010

200

240

12050-80

52000

3616

500

2020

310

370

12063-100

80000

3620

630

2030

480

570

1400

14031,5-50

19000

3610

315

2000

1600

2100

155

175

14040-60

37500

3612

400

2110

230

270

14050-80

52000

3616

500

2120

340

400

14063-100

80000

3620

630

2130

560

630
