Роликоопоры ленточных конвейеров

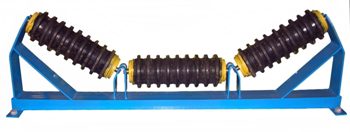

Роликоопора — металлическая конструкция, предназначенная для установки роликов на ленточных конвейерах. Став конвейера оснащается специальными роликоопорами, обеспечивающими автоматическое центрирование верхней и нижней ветвей ленты. Выпускаются роликоопоры трёх типов — лёгкой средней и тяжёлой серии. Тяжёлая серия, разработанная для шахтных конвейеров, отличается повышенной жёсткостью и надёжностью конструкции. Роликоопоры изготавливаются с различным углом наклона боковых роликов по желанию заказчика, а также специального назначения — центрирующие подвесные. Конструкция роликоопор исключает возможность выпадения ролика из кронштейна и повреждения ленты роликоопорами при боковом сходе ленты.

Роликоопора верхняя желобчатая

Ширина ленты B, мм Диаметр роликов D, мм Длина роликов l, мм

650

102

250

800

102

310

800

127

310

1000

127

380

1200

127

460

1200

159

460

1400

159

530

1600

159

600









Пример условного обозначения гладкой желобчатой роликоопоры ЖГ для конвейера шириной ленты В=1000 мм с роликом диаметром D=127 мм и углом наклона бокового ролика 30˚:
«Роликоопора ЖГ 100-127-30»

















Роликоопора верхняя гирляндная

Ширина ленты B, мм Диаметр роликов D, мм Длина роликов l, мм Размер по креплению A, мм

1000

127

360

1300

1200

127

440

1550

1200

159

530

1800







Пример условного обозначения верхней гирляндной роликоопоры для конвейера с шириной ленты В=1200 мм с роликом диаметром D=127 мм и углом наклона бокового ролика 30˚: Роликоопора ГЖГ 120-127-30″



Роликоопора желобчатая амортизирующая



Ширина ленты B, мм Диаметр роликов D, мм Длина роликов l, мм Размер по креплению A, мм

800

159

310

1100

1000

159

380

1300

1200

159

460

1550

1400

159

530

1750

1600

159

600

1950



Пример условного обозначения роликоопоры желобчатой амортизирующей для конвейера с шириной ленты В=1200 мм с роликом диаметром D=127 мм и углом наклона бокового ролика 30˚:

«Роликоопора ЖА 120-127-30»











Роликоопора желобчатая центрирующая

Ширина ленты B, мм Диаметр роликов D, мм Длина роликов l, мм Размер по креплению A, мм

800

89

310

1100

1000

127

380

1300

1200

127

460

1550

1200

159

460

1550

1600

159

600

1950







Пример условного обозначения верхней желобчатой роликоопоры центрирующей для конвейера с шириной ленты В=1600 мм с роликом диаметром D=159 мм и углом наклона бокового ролика 30˚:
«Роликоопора ЖЦГ 160-159-30»

Для упрощения заказа и расчета стоимости оборудования и комплектующих мы подготовили опросные листы (роликоопора верхняя желобчатая, роликоопора верхняя центрирующая, роликоопора гирляндная, роликоопора нижняя центрирующая), которые помогут более точно определить, какое именно оборудование вам необходимо.
