Конвейеры рольганговые

Неприводные рольганги (роликовые конвейеры без привода) широко применяются для механизации транспортных операций в различных отраслях, например в качестве средства межоперационного внутрицехового транспорта, для погрузочно-разгрузочных или складских работ.

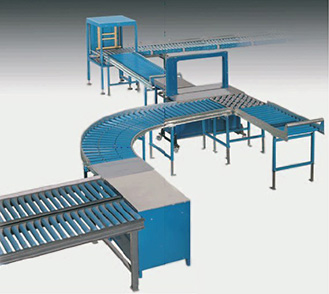

Рольганги часто входят в состав технологических линий на приеме и выдаче штучных грузов в сочетании с другими подъемно-транспортными оборудованием.



Рольганг состоит из рамы и роликов, оси которых установлены на подшипниках качения.

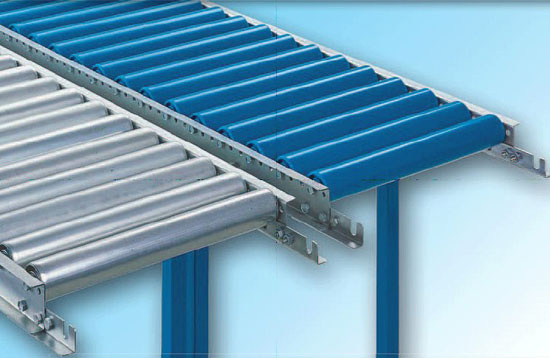

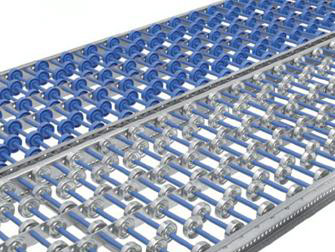

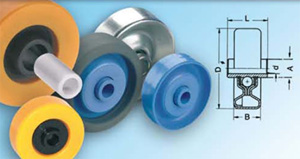

Обычно используют ролики двух конструктивных исполнений: трубчатые (из стальной или пластиковой трубы) или наборные, состоящие из нескольких коротких роликов, колесного типа.

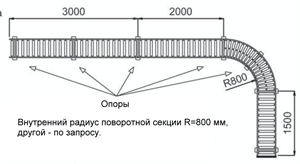

Прямолинейная часть рольгангового конвейера собирается из стандартных секций длиной 1, 2 или 3 м. При необходимости возможно повернуть трассу рольганга на необходимый угол, для чего используются поворотные секции. Стандартные поворотные секции имеют угол поворота 45° или 90°.

Движение груза по рольгангу происходит под действием толкающей силы рабочего или под действием силы тяжести, для чего рольганги устанавливают с наклоном, обычно до 5 градусов.

Для предотвращения схода груза с рольганга применяют ограждающие борта высотой 100...150 мм, которые закрепляются на раме.

Шаг роликов рольганга выбирается в зависимости от минимальной длины транспортируемого груза, при этом должно обеспечиваться условие одновременного касания трех роликов.

Грузоподъемность роликов определяется из расчета максимально возможного веса транспортируемого груза.

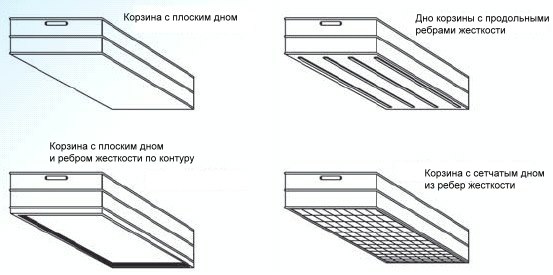

Для обеспечения легкости и плавности перемещения груза по рольгангу с наборными роликами, следует обращать внимание на вид поверхности груза, которая контактирует с роликами. Особенно это касается рольгангов для перемещения пластиковых корзин, которые часто имеют ребристую нижнюю поверхность.



Технические характеристики стандартных неприводных рольгангов

Ширина рольганга
Диаметр роликов, мм
Шаг роликов, мм
Стандартные секции
габаритная «В», мм
рабочая «А», мм
прямые, мм
Поворотные, R=800 мм
1000
2000
3000
45°
90°
С пластиковыми или металлическими роликами малого диаметра:
240
200
20
25
✔
✔
✔
✔
✔
340
300
✔
✔
✔
✔
✔
440
400
✔
✔
✔
✔
✔
540
500
✔
✔
✔
✔
✔
240
200
30
37,5
975
1950
✔
✔
✔
340
300
975
1950
✔
✔
✔
440
400
975
1950
✔
✔
✔
540
500
975
1950
✔
✔
✔
640
600
975
1950
✔
✔
✔
С пластиковыми или металлическими роликами нормального диаметра:
240
200
50
62,5
✔
✔
✔
✔
✔
75
975
1950
✔
✔
✔
100
✔
✔
✔
✔
✔
125
✔
✔
✔
✔
✔
340
300
50
62,5
✔
✔
✔
✔
✔
75
975
1950

✔
✔
100
✔
✔
✔
✔
✔
125
✔
✔
✔
✔
✔
440
400
50
62,5
✔
✔
✔
✔
✔
75
975
1950
✔
✔
✔
100
✔
✔
✔
✔
✔
125
✔
✔
✔
✔
✔
540
500
50
62,5
✔
✔
✔
✔
✔
75
975
1950

✔
✔
100
✔
✔
✔
✔
✔
125
✔
✔
✔
✔
✔
640
600
50
62,5
✔
✔
✔
✔
✔
75
975
1950
✔
✔
✔
100
✔
✔
✔
✔
✔
125
✔
✔
✔
✔
✔
840
800
50
62,5
✔
✔
✔
✔
✔
75
975
1950
✔
✔
✔
100
✔
✔
✔
✔
✔
125
✔
✔
✔
✔
✔





Ширина рольганга
Диаметр роликов, мм
Шаг роликов, мм
Стандартные секции
габаритная «В», мм
рабочая «А», мм
прямые, мм
Поворотные, R=800 мм
1000
2000
3000
45°
90°
С пластиковыми или металлическими наборными роликами:
340
300
48
50
✔
✔
✔
✔
✔
75
✔
✔
✔
✔
✔
100
✔
✔
✔
✔
✔
125
✔
✔
✔
✔
✔
440
400
48
50
✔
✔
✔
✔
✔
75
975
1950
✔
✔
✔
100
✔
✔
✔
✔
✔
125
✔
✔
✔
✔
✔
540
500
48
50
✔
✔
✔
✔
✔
75
975
1950
✔
✔
✔
100
✔
✔
✔
✔
✔
125
✔
✔
✔
✔
✔
640
600
48
50
✔
✔
✔
✔
✔
75
975
1950
✔
✔
✔
100
✔
✔
✔
✔
✔
125
✔
✔
✔
✔
✔
840
800
48
50
✔
✔
✔
✔
✔
75
975
1950
✔
✔
✔
100
✔
✔
✔
✔
✔
125
✔
✔
✔
✔
✔

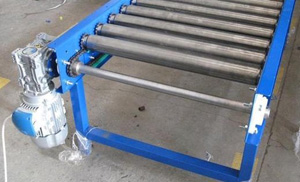

Приводные рольганги представляют собой роликовый приводной конвейер. Для транспортировки (перемещения) груза используется тяговый механизм, в котором несущие ролики имеют групповой привод от мотор-редуктора.



Такой рольганг позволяет обеспечить постоянную скорость перемещения грузов, в том числе транспортировку грузов, как в горизонтальной плоскости, так и для подъема под определенным углом, который ограничен эффектом «скатывания» груза.

В остальном принципиальная конструкция приводных и неприводных рольгангов одинакова.
